Комплексная защита нефтебазы: от антидроновых сеток до стационарных РЭБ-систем

Нефтебаза — один из самых уязвимых объектов топливно-энергетического комплекса. Резервуары с нефтепродуктами видны с воздуха за километры, последствия удачной атаки катастрофичны — пожар, экологическое загрязнение, убытки в сотни миллионов рублей. В 2025–2026 годах инциденты с БПЛА на объектах ТЭК участились: разведывательные дроны с 4K-камерами снимают планировку территории и маршруты охраны, FPV-камикадзе с полезной нагрузкой 1–3 кг целенаправленно атакуют резервуары и факельные установки, а комбинированные угрозы включают сброс зажигательных смесей на крыши РВС.

Защитить нефтебазу одним типом оборудования невозможно. Надёжная безопасность строится на трёх эшелонах: пассивные физические барьеры, система обнаружения и активное РЭБ-подавление. Ниже — конкретные решения с расчётами, характеристиками оборудования и ориентировочным бюджетом.

Оценка уязвимостей типовой нефтебазы

Главные цели на территории нефтебазы — вертикальные стальные резервуары (РВС) объёмом 1000–5000 м³. Один резервуар с дизельным топливом или бензином — это и пожарная опасность, и экологическая катастрофа в случае разрушения. Но список критических объектов шире: насосные станции и узлы учёта, без которых прекращается отгрузка, трансформаторные подстанции, обесточивание которых парализует всю базу, и административные здания с серверными, где хранятся данные о запасах, логистике и контрагентах.

Современные системы подавления БПЛА закрывают активную часть защиты, но прежде чем выбирать конкретное оборудование, нужно понять структуру угроз. Разведывательные квадрокоптеры — DJI Mavic 3, Autel EVO — снимают объект с безопасного расстояния, фиксируя планировку, расположение охраны и слабые места периметра. Диверсионные FPV-дроны атакуют точечно: трансформатор, насосную станцию, крышу резервуара. Зоны повышенного риска — периметр резервуарного парка (обзорность с высоты 50–150 м) и пути подлёта со стороны незастроенных территорий, лесополос и водоёмов. Дальность современных дронов — 5–15 км, так что угроза может прилететь издалека.

Первый эшелон: пассивные физические барьеры

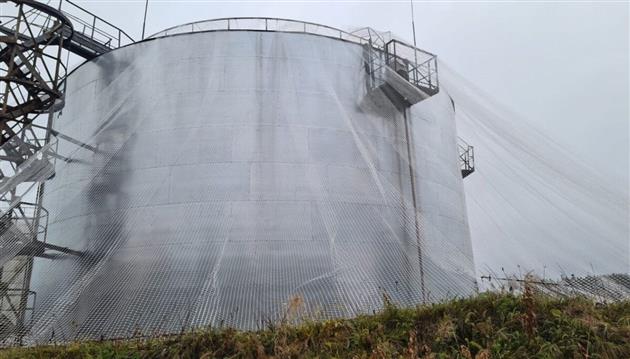

Физический барьер — единственная защита, которая работает независимо от электроники. Антидроновые сетки над резервуарами строятся как купольные конструкции диаметром 20–50 м (по размеру РВС). Материал — полипропилен высокой прочности с УФ-стабилизацией, разрывная нагрузка 800–1500 кг. Размер ячейки: 5×5 см задерживает мини-дроны класса DJI Mini, 10×10 см — крупные аппараты вроде Matrice или Phantom.

Каркас — несущие стойки из трубы 159×8 мм (сталь 09Г2С), радиальные балки 76×4 мм. Расчёт нагрузок: собственный вес сетки 2–3 кг/м², снеговая нагрузка для средней полосы РФ — 180 кг/м², ветровая при скорости 25 м/с — 40–60 кг/м². Итого минимальная расчётная нагрузка на каркас около 250 кг/м². Фундаменты под стойки — буронабивные сваи глубиной 2,5–3 м в зависимости от грунта.

Критически важная деталь для нефтебазы — система быстрого сброса сетки при пожаре. Карабины с термоплавкими вставками срабатывают при 120°C, освобождая конструкцию и обеспечивая доступ пожарной техники к резервуару.

Защита от коррозии в условиях нефтебазы: горячее цинкование по ГОСТ 9.307-89 с толщиной покрытия 80–120 мкм обеспечивает срок службы 15–20 лет. Более бюджетный вариант — порошковая окраска, она дешевле на 30%, но требует обновления каждые 7–10 лет.

По периметру резервуарного парка устанавливаются вертикальные барьеры высотой 12–15 м с ячейкой 3×3 см — они останавливают даже микродроны массой менее 250 г. Материал радиопрозрачный, чтобы не мешать работе РЭБ-систем и штатной связи.

Второй эшелон: система обнаружения

Сетки защищают конкретные объекты, но не дают понимания обстановки в воздухе. Для этого нужна система обнаружения. Её ядро — панорамный радар кругового обзора с дальностью 3–5 км по целям с ЭПР 0,01 м² (типичный квадрокоптер), сектором 360° по азимуту и 0–45° по углу места, точностью координат ±10 м.

Оптико-электронный комплекс дополняет радар: камеры с AI-распознаванием отделяют дроны от птиц и мусора, тепловизоры обеспечивают ночное обнаружение на дистанции 500–1500 м, опорно-поворотные устройства ведут автосопровождение после детекции.

Акустические датчики — направленные микрофоны, фиксирующие звук пропеллеров — работают в пассивном режиме и не демаскируют объект. Дальность в условиях промышленного шума — 300–500 м, поэтому их размещают по периметру тихих зон. Детекторы радиосигналов типа «Амулет МТ-6300» или «Детектор Марс» пеленгуют источники управления в диапазонах 433–5800 МГц на расстоянии до 3 км.

Все датчики сводятся на единый пульт охраны, который автоматически передаёт целеуказание на РЭБ-системы при обнаружении угрозы.

Третий эшелон: активное подавление

Стационарные купольные РЭБ-комплексы — основа активной защиты нефтебазы. Система «Капюшон К-15 ВИП» обеспечивает всенаправленное подавление по 12–15 каналам: управление (433, 868, 915, 2400 МГц), видеопередача (1200, 1300, 5200, 5800 МГц) и навигация GPS/ГЛОНАСС (1560–1610 МГц). Общая мощность — 600 Вт, по 40–50 Вт на канал. Радиус действия: 500–800 м против DJI, 200–400 м против FPV с усиленными передатчиками. Питание 220/380 В с резервированием через ИБП и дизель-генератор.

Альтернатива — «Барьер РИ Купол» с интеграцией с радарами и секторным подавлением: система глушит только в направлении обнаруженной цели, экономя энергию и снижая радиозаметность.

Варианты размещения для типовой нефтебазы площадью 25 га (500×500 м). Централизованный — одна мощная станция «Капюшон К-15» в центре резервуарного парка на мачте 20–25 м, радиус покрытия 500 м. Просто и недорого, но единая точка отказа. Распределённый — центральная станция плюс 3 вспомогательных «Капюшон К-8» по углам территории с радиусом 300 м и коэффициентом перекрытия 1,5. Дороже, но нет мёртвых зон и есть резервирование.

Мачты под РЭБ: труба 219×10 мм, фундамент монолитный 3×3×2 м, молниезащита с сопротивлением заземления менее 4 Ом, экранированные кабели в лотках с гермовводами. Парусность антенн учитывается с коэффициентом 1,2–1,5.

Для точечной защиты самых критичных объектов — направленные подавители «Гарпия» на ОПУ с КУ 20 дБи и радиусом до 1 км. Они «добивают» дроны, которые прошли через купольную зону.

Зоны покрытия и интеграция

Трёхэшелонная защита нефтебазы 25 га работает так. Дальняя зона (2–3 км): радар и оптика обеспечивают раннее предупреждение. Средняя зона (0,5–2 км): купольные РЭБ подавляют управление и навигацию. Ближняя зона (до 500 м): физические барьеры и направленные подавители гарантируют остановку.

Алгоритм: радар обнаруживает цель → оптика подтверждает → РЭБ автоматически включается в секторе обнаружения → событие протоколируется. Связь между станциями — оптоволокно, защищённое от внешнего РЭБ-воздействия.

Стоимость и окупаемость

Капитальные затраты для нефтебазы 25 га: антидроновые сетки на 10 РВС — 15–20 млн руб., металлоконструкции каркасов — 8–12 млн, панорамный радар — 5–8 млн, оптико-электронный комплекс — 3–5 млн, четыре РЭБ-станции — 25–35 млн, монтаж и интеграция — 10–15 млн. Итого: 66–95 млн рублей.

Эксплуатация — порядка 3–4,3 млн рублей в год: электроэнергия (500–800 тыс.), техобслуживание и ремонт (2–3 млн), обучение персонала (500 тыс.). Окупаемость — 3–5 лет, учитывая, что ущерб от одного пожара на нефтебазе превышает 500 млн рублей.

Анализируя ситуацию, в заключении хочется сказать, что:

Защита нефтебазы от БПЛА — задача, где экономия на одном из эшелонов обесценивает остальные. Сетки останавливают то, что прорвалось через РЭБ. РЭБ нейтрализует управляемые дроны на подлёте. Обнаружение даёт время включить всё это в нужный момент. Начинать стоит с аудита конкретного объекта — топография, расположение резервуаров, пути подлёта определяют и схему размещения, и бюджет. Тренд 2026 года — автоматизация: AI-распознавание угроз и автонаведение РЭБ без участия оператора, а стоимость комплексов снижается на 20–30% ежегодно. Первый практический шаг — пилотное внедрение на одном-двух резервуарах с последующим масштабированием.
